康佳在Micro LED领域取得的是“重大突破”和“阶段性成果”，而不是说Micro LED这项技术已经被完全攻克，从此再无难关。

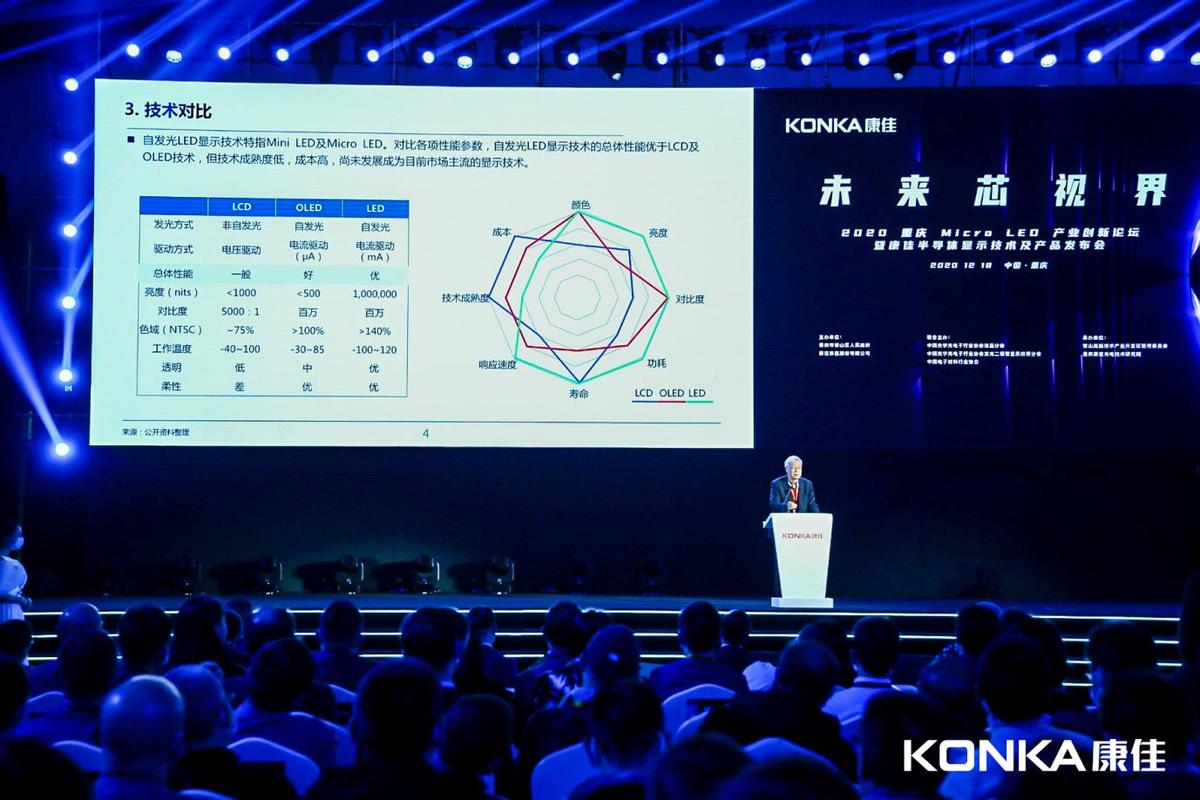

（图片来源网络，侵删）
这更像是一场马拉松,康佳在其中一个关键赛段跑出了非常优异的成绩，暂时领先，但整场比赛远未结束。
下面我将从几个方面详细拆解康佳的这次“技术攻破”：
康佳到底“攻破”了什么？—— 核心突破点
康佳官方和相关报道中提到的“技术攻破”，主要集中在以下几个关键领域，这些都是Micro LED从实验室走向量产过程中最难啃的“硬骨头”：
巨量转移技术
- 为什么难？ Micro LED的核心是将成千上万颗微米级的LED芯片（一颗比头发丝还细）精确、快速、低成本地转移到电路基板上，传统方法效率极低，良率也难以保证，就像要求一个机器手在几秒钟内，把一粒粒沙子精准地摆满一个足球场，还不能出错。
- 康佳的方案： 据报道，康佳采用了“Stamp（印章式）转移”技术，想象一下，做一个巨大的“橡皮图章”，这个图章上密密麻麻地布满了成千上万个小孔，把Micro LED芯片先在一个临时基板上做好，然后用这个“图章”一次性“蘸”起成千上万颗芯片，再“盖”到最终的显示屏上。
- 突破的意义： 这种技术极大地提升了转移效率和速度，是实现大规模量产的前提，康佳声称其巨量转移技术达到了行业领先水平，这是他们“攻破”的第一个堡垒。
芯片微缩化
- 为什么难？ Micro LED的“Micro”就在于芯片尺寸要足够小（通常在10微米以下），芯片越小，亮度越高，像素密度越大，显示效果越好，但芯片越小，制造难度越大，转移和修复的难度也呈指数级增长。

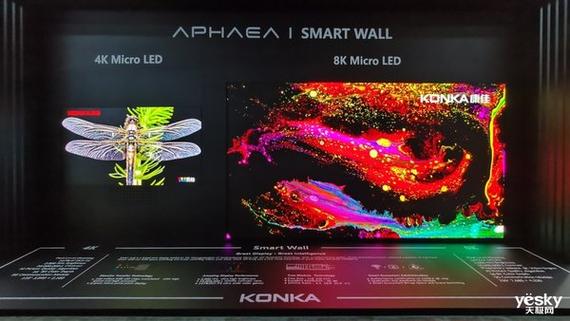

- 康佳的成果： 康佳成功研发并量产了8微米级别的Micro LED芯片，这是一个非常关键的尺寸，它使得在较小的屏幕面积内也能实现极高的PPI（像素密度），达到4K甚至8K的清晰度，并且可以应用于大尺寸拼接屏。
- 突破的意义： 8微米芯片的量产能力，证明了康佳在半导体制造和芯片设计上的深厚功底，是提升显示效果的核心。
巨量修复技术
- 为什么难？ 即使转移效率再高，也难免会有个别芯片在转移或点亮后失效，在数百万甚至上亿的像素点中，哪怕只有万分之一的坏点，在人眼看来也是无法接受的“坏点”，如何快速、低成本地修复这些坏点，是决定最终产品良率和成本的关键。
- 康佳的方案： 康佳开发了“激光修复”技术，通过高精度的激光，可以将一颗完好的备用芯片“焊接”到坏点的位置，实现“就地修复”。
- 突破的意义： 高效的修复技术直接决定了Micro LED显示屏的最终良率和可靠性，没有这个技术，产品就无法商业化。
全倒装芯片技术
- 为什么难？ 传统LED是正装，光线需要从芯片侧面射出，效率低且有遮挡，全倒装技术将芯片翻转，电极在下，光线从上方直接射出，光效更高、散热更好、可靠性更强，但这对芯片的制造工艺和基板的精度要求极高。
- 康佳的成果： 成功将全倒装技术应用于其Micro LED产品线。
- 突破的意义： 提升光效和散热，意味着在同等亮度下更省电，屏幕寿命更长，发热更低，这是Micro LED相比OLED和传统LCD的一大优势。
康佳的“杀手锏”—— “三色合一”技术
这是康佳宣传中一个非常独特且重要的技术,是其区别于其他厂商（如三星、索尼）的差异化优势。
（图片来源网络，侵删）
- 传统Micro LED方案（如三星）： 通常采用“巨量转移+光刻”的方式，先转移红光芯片，再转移绿光芯片，最后转移蓝光芯片，或者，只用蓝光LED芯片，然后在上面覆盖红、绿两种量子点材料来产生三色光（称为“LED+QD”方案），这两种方案工艺复杂，成本高。
- 康佳的“三色合一”方案： 康佳采用“RGB三色芯片巨量转移”，简单说，就是在一个像素点上，同时集成了红、绿、蓝三颗不同颜色的Micro LED芯片，这意味着一次转移就能完成一个像素点的所有颜色。
- 突破的意义：
- 超高色域： 因为是三颗独立的LED发光，色域可以轻松覆盖人眼可见光谱的110%以上（BT.2025标准），色彩表现力远超OLED和传统电视。
- 结构更简单： 相比多次光刻或使用量子点，RGB三合一的结构理论上更稳定，寿命也更长。
- 成本潜力： 虽然目前成本依然高昂，但简化了后续工艺，未来有巨大的成本下降空间。
我们该如何看待这次“攻破”？—— 机遇与挑战并存
机遇与优势：
- 技术领先性： 在巨量转移、芯片微缩化等核心环节，康佳确实走在了国内厂商的前列，甚至与全球第一梯队（三星）有了直接对话的资本。
- 差异化路线： “三色合一”的技术路线，让康佳在高端显示市场找到了自己的独特定位，避免了与三星正面竞争。
- 产业链布局： 康佳依托自身在半导体领域的布局（如深圳半导体科技产业园），从芯片设计、制造到模组封装，构建了相对完整的产业链，这对其控制成本和技术迭代至关重要。
- 应用场景明确： 康佳的Micro LED产品目前主要聚焦于商用领域，如高清会议、安防监控、高端影院、指挥中心等，这些领域对价格敏感度相对较低，但对显示效果、可靠性和寿命要求极高，是Micro LED最理想的“第一站”。
依然面临的巨大挑战：
- 成本是最大障碍： 这是Micro LED走向消费级市场的最大拦路虎，尽管康佳取得了技术突破，但一颗颗微米级芯片的制造成本、巨量转移的设备成本、修复成本，仍然高得惊人，目前一台康佳Micro LED电视的价格高达数十万甚至上百万，远非普通消费者所能承受。
- 良率与量产规模： “攻破”不等于“量产稳定”，虽然技术路径走通了，但要保证在百万级像素的屏幕上，所有芯片都稳定工作，并且能稳定地大规模生产出成千上万台产品，对供应链管理和质量控制是极大的考验。
- 消费级市场仍需等待： 对于家庭用户来说，除了价格，还需要解决“如何安装”（超薄、模块化）、“如何维护”等问题，目前Micro LED更适合固定安装的商用大屏。
- 巨头环伺，竞争激烈： 全球范围内，三星、索尼、苹果、LG等科技巨头都在Micro LED领域投入巨资研发，并且三星已经推出了110英寸的Micro LED电视，技术积累和资本实力都非常雄厚，康佳虽然是第一梯队，但竞争压力依然巨大。
康佳的“Micro LED技术攻破”，可以理解为一场漂亮的“技术攻坚战”的胜利。
- 它证明了什么？ 证明了中国企业在全球下一代显示技术的赛道上，有能力、有实力参与最高级别的竞争，并取得关键性成果。
- 它带来了什么？ 带来了一个差异化的、性能卓越的Micro LED产品，尤其是在商用显示领域，树立了新的标杆。
- 它没解决什么？ 它没有解决Micro LED高昂的成本和大规模消费级量产的终极难题。
我们可以说康佳成功“攻下”了Micro LED技术高地，但要“占领”这片广阔的市场，还需要攻克成本、良率和市场教育等更多“城池”，这无疑是中国显示产业一个振奋人心的里程碑，但前方的路依然任重道远。
