什么是 Micro LED？
Micro LED 就是将微米级别的 LED（发光二极管）芯片，像拼图一样高密度地集成在基板上，形成一个独立的像素点，从而构成一幅完整的显示屏。
（图片来源网络，侵删）
我们可以把它理解为 “OLED 的升级版” 或 “超小型的 LED 背光”，它的核心是“微”和“自发光”。
- Micro (微米级)：每个 LED 芯片的尺寸通常在几微米到几十微米之间，比传统 LED 小成千上万倍，这使得它可以实现极高的像素密度（PPI）。
- LED (发光二极管)：每个像素点都是一个独立的 LED，能够自己发光，无需背光模组。
核心工作原理
与 OLED 类似，Micro LED 的每个像素都是一个独立的发光单元，当给某个像素的 LED 施加电压时，电子和空穴在半导体材料中复合，能量以光的形式释放出来，从而发光。
- 驱动：通过电路控制每个 LED 的亮度和开关，就能精确地显示图像和视频。
- 色彩：与许多显示器一样，通常采用“像素排列”的方式实现彩色，最常见的是使用红、绿、蓝三色 Micro LED 芯片组合成一个像素点（RGB 像素），也可以采用蓝色 Micro LED 芯片激发量子点材料来产生红光和绿光。
主要优势（为什么被称为“未来显示技术”？）
Micro LED 的优势非常全面，可以说是目前所有主流显示技术（LCD, OLED, Mini/Micro LED）中的“六边形战士”。

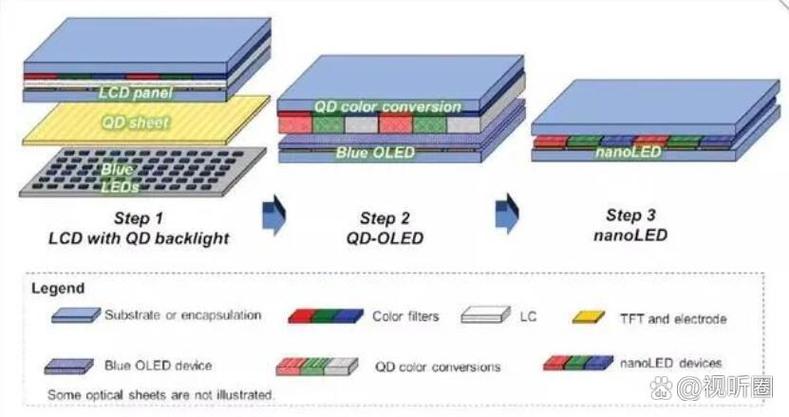

| 特性 | Micro LED | OLED | LCD (液晶) |
|---|---|---|---|
| 亮度 | 极高 (可达 2000+ nits) | 高 (约 800-1000 nits) | 中等 (依赖背光) |
| 对比度 | 无限 (纯黑，像素自发光) | 无限 (纯黑，像素自发光) | 有限 (依赖背光漏光) |
| 功耗 | 极低 (尤其显示深色画面时) | 低 (显示深色画面时功耗极低) | 高 (背光一直亮) |
| 寿命 | 超长 (约 10万小时) | 较短 (易烧灼，约 3-5万小时) | 长 (背光寿命有限) |
| 响应速度 | 极快 (微秒级) | 极快 (微秒级) | 慢 (毫秒级) |
| 可靠性 | 极高 (无机材料，耐高温、抗冲击) | 较低 (有机材料，怕水、怕压) | 较高 (但结构复杂) |
| 尺寸与PPI | 灵活 (可从小尺寸到巨型屏幕，PPI极高) | 适合中小尺寸，大尺寸成本高、难度大 | PPI受限，大尺寸易实现 |
| 环保 | 无蓝光危害 (不含镉等有害物质) | 可能含蓝光危害 | 背光含蓝光，可能含重金属 |
总结核心优势：
（图片来源网络，侵删）
- 极致画质：超高亮度、无限对比度带来无与伦比的视觉冲击力，即使在阳光下也清晰可见。
- 超长寿命与稳定性：无机材料使其非常耐用，不易老化、烧灼，可靠性远超 OLED。
- 高效节能：自发光特性使其在显示深色内容时功耗极低，非常节能。
- 应用广泛：可以轻松从智能手机手表等小尺寸，扩展到电视、电影巨幕、AR/VR 头显、车载显示屏等几乎所有领域。
主要挑战与瓶颈（为什么还没普及？）
尽管优势巨大,但 Micro LED 的普及之路却异常艰难，核心挑战在于 “巨量转移” 和 “成本”。
-
巨量转移
- 问题：一块 4K 电视有超过 800 万个像素，8K 更是超过 3300 万，如何将这些微米级、数量庞大的 LED 芯片，像播种一样精准、快速、无损地从生长的晶圆转移到驱动基板上，是最大的技术难题。
- 现状：目前主要有激光转移、静电吸附、流体自组装等技术，但速度、精度和良率仍是产业化的主要瓶颈，转移速度和良率直接决定了成本。
-
成本
- 问题：由于巨量转移工艺复杂、设备昂贵、良率较低，导致 Micro LED 的制造成本极高，一块小尺寸的 Micro LED 屏幕价格可能高达数十万甚至上百万人民币。
- 现状：厂商们正在探索各种降本方案，如：
- 混合方案：先用成熟的 Mini LED 作为背光，只在需要高对比度的区域使用 Micro LED（如三星 The Wall）。
- 芯片复用：将一个大的 LED 芯片切割成多个小芯片，以减少巨量转移的总量。
- 简化驱动：尝试使用更简单的驱动电路，降低整体成本。
-
修复与良率
（图片来源网络，侵删）- 问题：数百万个像素中，只要有一个或几个坏点，整个屏幕就可能被判定为不合格，修复这些坏点非常困难且成本高昂。
- 现状：需要开发高效的检测和修复技术，例如通过冗余设计，用周边的像素“补偿”坏掉的像素。
主要应用场景
尽管面临挑战,Micro LED 已经在一些高端领域开始落地。
-

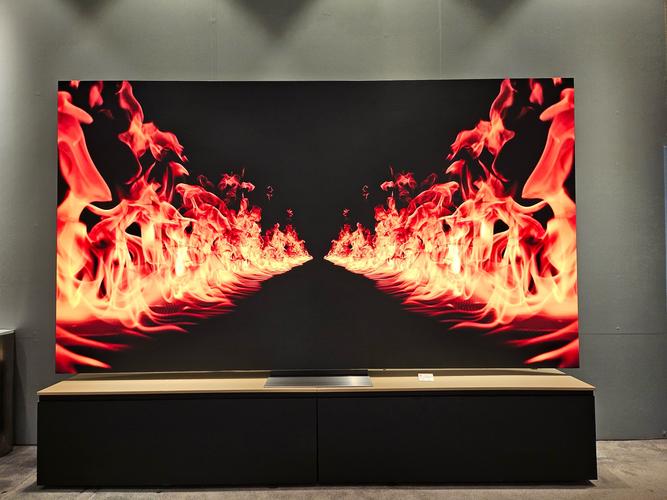

高端电视与商用显示屏
- 代表产品：三星的 The Wall（Micro LED 巨幕电视），这是 Micro LED 技术的标杆性产品，尺寸可定制，画质顶级，主要用于高端家庭影院、商业展示等。
- 特点：无缝拼接、模块化，可以做成任意大小。
-
AR/VR 头显
- 这是 Micro LED 最具潜力的应用领域之一。
- 优势：
- 超高 PPI：满足 VR 头显对像素密度的极致要求，消除“纱窗效应”。
- 高亮度与低功耗：既能应对强光环境，又能减轻设备发热和续航压力。
- 快速响应：减少动态画面拖影，提升沉浸感。
- 现状：苹果、索尼、Meta 等巨头都在积极研发 Micro LED 用于下一代头显。
-
智能手表与可穿戴设备
- 代表产品：苹果曾计划在 Apple Watch 上使用，但因技术难题而推迟。
- 优势：极致的亮度（户外可读）、超长续航、坚固耐用，非常适合手表等小型设备。
-
车载显示
- 优势：高亮度确保在强光下清晰可见，长寿命和可靠性适应汽车严苛的工作环境，低功耗有助于节能减排。
与 Mini LED 的区别
这是一个常见的混淆点,它们是两种不同的技术，但关系密切。
| 特性 | Mini LED | Micro LED |
|---|---|---|
| 芯片尺寸 | 约 50-200 微米 | 小于 50 微米 (< 20 μm) |
| 结构 | LED 背光 + LCD 面板 (类似传统 LCD) | 像素自发光 (类似 OLED) |
| 显示原理 | 背光，通过液晶控制光线通过 | 自发光，每个像素独立发光 |
| 核心优势 | 高对比度、高亮度、成本相对较低 | 极致画质、超长寿命、无限对比度 |
| 定位 | 高端 LCD 的升级版 | 真正的下一代显示技术 |
简单比喻：
- Mini LED：就像给传统的 LCD 换上了一个由无数小灯珠组成的、分区控光的“超级豪华背光”。
- Micro LED：是把整个屏幕的“像素点”本身，都换成了能自己发光的“小灯珠”。
Micro LED 被公认为显示技术的终极形态之一，虽然目前成本和工艺是主要障碍，但随着技术的不断突破：
- 成本将持续下降：巨量转移技术成熟后，成本有望在 5-10 年内大幅降低，逐步进入消费级市场。
- 应用将更加广泛：从小到手表、手机，大到电视、影院屏幕，再到 AR/VR 和汽车，Micro LED 将无处不在。
- 性能将不断刷新：更高的亮度、更低的功耗、更长的寿命和更快的响应速度，将彻底改变我们的视觉体验。
Micro LED 是一项潜力无限的革命性技术，它正处于从实验室走向市场的关键时期，虽然前路充满挑战，但一旦实现规模化量产，必将对整个显示产业格局产生颠覆性的影响。
