下面我将为你详细解析这个项目,包括为什么选择这个组合、各自的角色分工、核心硬件、软件架构以及一个分步的实施指南。

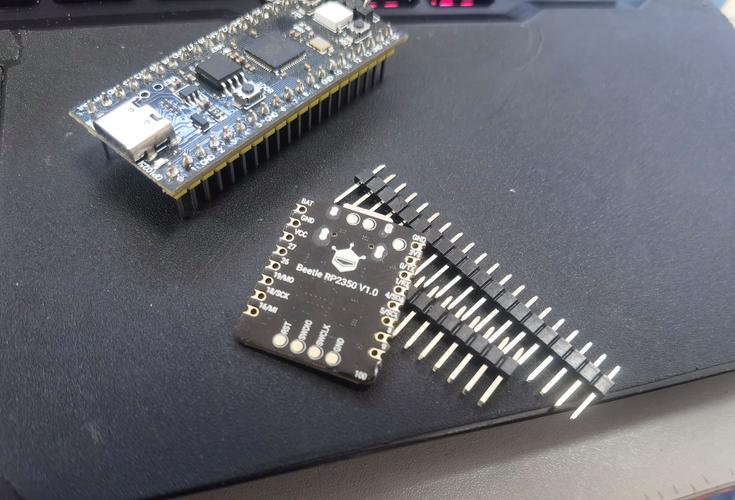

（图片来源网络，侵删）
为什么是树莓派 + Arduino？
这是一个“分工合作”的黄金搭档：
| 特性 | 树莓派 | Arduino |
|---|---|---|
| 核心角色 | 无人机的大脑 | 无人机的神经系统 |
| 处理器 | ARM处理器，性能强大 | 简单的微控制器，实时性高 |
| 操作系统 | Linux (可运行完整的OS) | 无操作系统，直接执行代码 |
| 主要任务 | - 高层决策: 飞行路径规划、目标识别、图像处理 - 通信: Wi-Fi/蓝牙连接地面站、接收遥控信号 - 数据记录: 保存飞行数据、图片、视频到SD卡 |
- 底层控制: 读取传感器数据（IMU） - 电机控制: 精确计算并输出PWM信号给电调 - 实时响应: 快速响应传感器变化，保持飞行稳定 |
| 优势 | 计算能力强，易于进行复杂的AI和图像处理任务。 | 实时性极高，能以微秒级的速度响应，确保飞行器稳定。 |
一句话总结：
- 树莓派 负责思考：“我要去哪里？我看到什么？我怎么和地面联系？”
- Arduino 负责执行：“根据大脑的指令，我该如何精确地控制四个电机以保持平衡和飞行？”
核心硬件清单
除了树莓派和Arduino本身,你还需要一套标准的无人机四旋翼套件。
A. 核心控制器
- 树莓派: 推荐使用 树莓派4B 或 树莓派5，性能更强，处理图像和运行AI模型更流畅。
- Arduino: 推荐使用 Arduino Nano 或 Arduino Pro Mini，体积小，功耗低，也可以使用 Arduino Uno。
B. 无人机机架与动力系统
- 机架: 选择一个适合你尺寸的碳纤维或塑料四旋翼机架（如F450, F550）。
- 电机与电调:
- 电机: 选择KV值合适的无刷电机（如2207, 2300KV）。
- 电调: 必须选择支持 DShot 协议的数字电调，这能提供更快的响应速度和更稳定的通信，数量与电机相同（4个）。
- 螺旋桨: 根据电机和机架尺寸选择匹配的螺旋桨（正反桨各一对）。
- 电池: 一块高放电率的LiPo电池（如4S 1500mAh），以及配套的充电器。
C. 传感器
- IMU (惯性测量单元): 这是无人机的“内耳”，用于感知姿态（俯仰、横滚、偏航），最经典的是 MPU6050，但更专业的是 ICM-20948 或 BNO055（后者自带姿态解算，可以直接输出欧拉角）。
- 气压计: 用于测量高度，实现定高飞行，通常集成在IMU模块中，如 MS5611。
D. 通信与连接
- 遥控接收机: 接收遥控器的信号，推荐支持 SBUS 或 DSM 协议的接收机，它们只需要一根线就能传输所有通道数据。
- 电源管理模块: 非常重要！ 树莓派和Arduino的工作电压和电流需求不同，你需要一个 PDB (Power Distribution Board) 或一个 5V BEC (Battery Eliminator Circuit) 来为树莓派和Arduino提供稳定的5V电源，同时直接为电调提供电池电压。
- 连接线: 杜邦线、XT60电池插头等。
E. 可选（但强烈推荐）
- 摄像头: 用于图像处理或FPV（第一人称视角），树莓派官方摄像头或USB摄像头均可。
- GPS模块: 用于实现自动起降、定点悬停、航线飞行等高级功能。
- 距离传感器: 如超声波或激光雷达，用于低空精确定高和避障。
软件架构与通信流程
这是整个项目的核心,决定了两者如何协同工作。

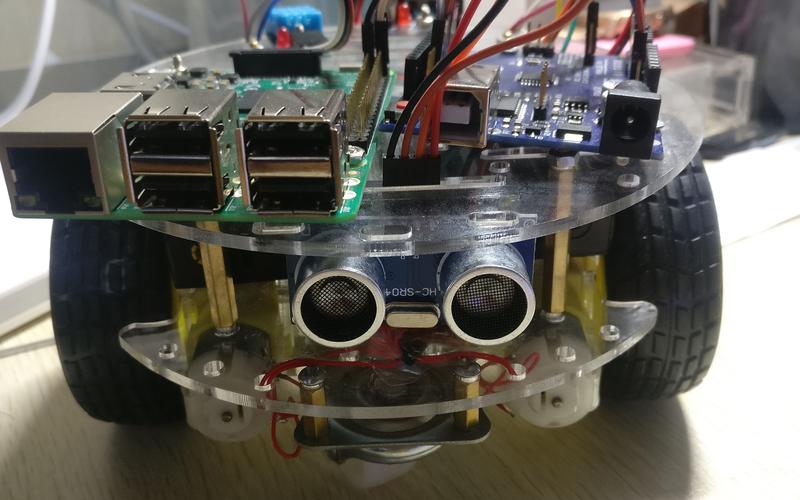

（图片来源网络，侵删）
-
遥控信号输入:
- 遥控器的信号通过接收机进入树莓派（或一个独立的PPM/SBUS解码器，再连接到树莓派）。
- 树莓派读取遥控器的油门、方向、副翼等通道数据。
-
高层决策 (树莓派):
- 树莓派运行一个主程序（例如用Python编写）。
- 它可能会读取GPS坐标、摄像头图像等，进行路径规划或目标识别。
- 它将最终的期望姿态（期望的俯仰角、横滚角、偏航角、油门值）打包成一个简单的指令集。
-
串口通信:
- 树莓派通过 UART串口 将期望姿态指令发送给 Arduino，这是两者之间最稳定、延迟最低的通信方式。
- 树莓派发送字符串：
"PITCH 5.0 ROLL -2.0 YAW 0.0 THROTTLE 1500\n"
-
底层控制与稳定 (Arduino):

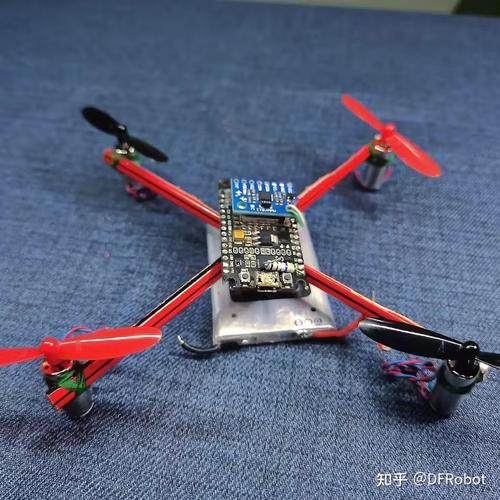

（图片来源网络，侵删）- Arduino通过串口持续读取来自树莓派的指令。
- Arduino以极高的频率（500Hz或1000Hz）读取自身的IMU传感器，获取当前的真实姿态。
- Arduino运行一个PID控制器，将期望姿态与当前姿态进行比较，计算出为了达到期望姿态每个电机需要增加或减少的推力。
- Arduino将计算好的PWM信号输出给四个电调，从而精确控制四个电机的转速，使无人机稳定地飞行在树莓派指定的姿态上。
-
传感器数据回传 (可选):
Arduino也可以将IMU的原始数据或解算后的姿态数据通过串口回传给树莓派,用于树莓派进行更复杂的计算或显示。
分步实施指南
这是一个高级项目,建议有一定电子和编程基础。
第1步：组装与硬件连接
- 将机架、电机、电调、PDB组装好。
- 关键连接:
- 电池 -> PDB: 连接主电源。
- PDB -> 电调: 为电调供电。
- 电调 -> 电机: 连接三相线。
- PDB -> Arduino: 通过BEC为Arduino提供5V电源。
- PDB -> 树莓派: 通过BEC为树莓派提供5V电源（注意： 确保电流足够，否则会导致树莓派重启或飞行中断电）。
- 接收机 -> 树莓派: 将接收机的SBUS/PPM信号线连接到树莓派的UART引脚（如GPIO 15/RX, GPIO 14/TX）。
- 树莓派 <-> Arduino: 将树莓派的TXD引脚连接到Arduino的RXD引脚，将树莓派的RXD引脚连接到Arduino的TXD引脚，并共地。
第2步：软件环境搭建
-
树莓派:
- 安装Raspberry Pi OS (with desktop)。
- 更新系统：
sudo apt update && sudo apt upgrade - 安装Python库：
sudo pip install pyserial(用于串口通信)。 - 配置树莓派使其在启动时自动运行你的Python脚本。
-
Arduino:
- 安装Arduino IDE。
- 安装所需的库,如 MPU6050 或 ICM-20948 的库。
- 编写并上传固件。
第3步：Arduino固件开发（核心）
这是最关键的一步,你需要编写一个Arduino程序，实现以下功能：
- 设置串口通信: 定义波特率（如57600或115200）。
- 初始化IMU: 设置陀螺仪和加速度计。
- 主循环:
- 读取串口数据,解析来自树莓派的期望姿态。
- 以高频率读取IMU数据,并计算当前姿态（需要用到传感器融合算法，如Mahony或Madgwick，这些算法有现成的库可用）。
- 运行PID控制器,你需要为俯仰、横滚、偏航三个轴分别设置PID参数（P, I, D），这些参数需要通过大量飞行调试来获得。
- 根据PID输出和油门值,计算出四个电机的最终PWM值。
- 将PWM值输出到对应的电调引脚。
第4步：树莓派程序开发
- 读取遥控器信号: 使用一个库（如
pymavlink或python-ssd1306的衍生库）来解析接收机的SBUS信号，获取通道值。 - 发送指令: 将解析出的通道值（或转换后的期望姿态值）通过
pyserial库发送给Arduino。 - 高级功能 (可选):
- 图像处理: 使用OpenCV库读取摄像头画面，进行目标识别。
- GPS集成: 读取GPS模块数据，实现自主飞行。
第5步：地面站与调试
- 安装一个地面站软件,如 QGroundControl 或 Mission Planner。
- 将树莓派通过Wi-Fi连接到电脑或路由器，在地面站中连接无人机的MAVLink协议（如果你的树莓派实现了它）。
- 非常重要： 在正式飞行前，进行严格的地面调试。
- 电机测试: 在机架垫高的情况下，逐步增加油门，测试四个电机是否按正确方向旋转。
- 姿态测试: 固定住无人机，观察串口监视器中的姿态数据是否正确。
- PID调试: 这是最耗时的一步，先从P值开始，慢慢增加，直到无人机开始有反应，再增加D值来抑制震荡，最后用I值消除稳态误差。
总结与挑战
项目优势:
- 高度可定制: 可以轻松集成摄像头、AI模块，实现自主飞行、目标跟踪等酷炫功能。
- 学习价值极高: 涵盖了嵌入式系统、传感器融合、控制理论、通信协议等多个领域的知识。
- 性价比高: 相比购买成品，成本更低，且每一部分都由你掌控。
主要挑战:
- 复杂性高: 需要同时掌握Linux、Python和C++/Arduino编程。
- 调试困难: PID参数的整定、系统稳定性、电磁干扰等问题都可能成为障碍。
- 安全风险: DIY无人机存在失控、炸机的风险。务必在绝对安全的环境下进行首次试飞，并做好充分的地面测试！
这个项目虽然充满挑战,但一旦成功，你将获得无与伦比的成就感和宝贵的实践经验，祝你项目顺利！
