物理与材料极限的挑战（Scaling Down的物理瓶颈）
这是NAND技术演进最根本、最棘手的难题，随着制程不断缩小（从早期的几十纳米到现在的几纳米），物理定律和材料特性开始成为不可逾越的障碍。

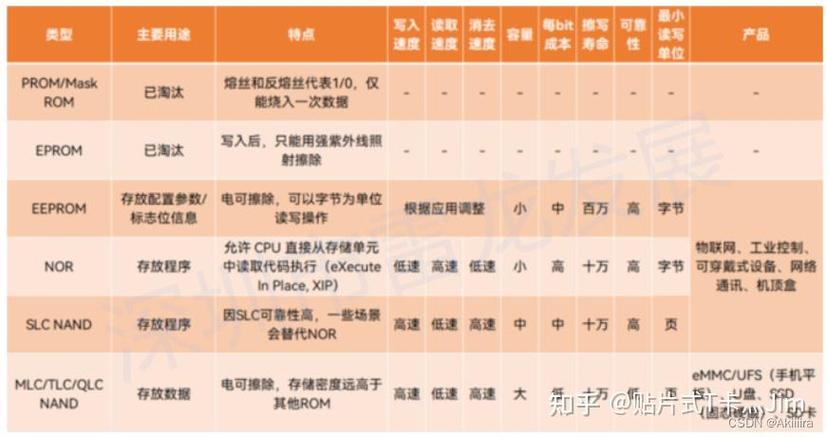

（图片来源网络，侵删）
-
量子隧穿效应
- 问题：当存储单元的氧化层（隧穿氧化层）薄到几个原子层（约3-5纳米）时，电子会像“幽灵”一样直接穿透能量壁垒，发生“量子隧穿”，这会导致：
- 数据丢失：存储在浮栅中的电荷会泄漏，导致数据 retention（保持时间）急剧缩短。
- 编程/擦写困难：无法有效地将电子写入或从浮栅中“踢出”，控制栅极电压的窗口越来越小，操作变得不可靠。
- 影响：这是传统Floating Gate（浮栅）结构在10nm以下节点遇到的核心瓶颈，直接推动了从2D到3D的转型。
- 问题：当存储单元的氧化层（隧穿氧化层）薄到几个原子层（约3-5纳米）时，电子会像“幽灵”一样直接穿透能量壁垒，发生“量子隧穿”，这会导致：
-
电荷干扰
- 问题：随着单元密度增加，存储单元之间的距离越来越近，对一个单元进行编程或擦除时，产生的电场会影响到邻近的单元，导致它们的阈值电压发生偏移。
- 影响：这会降低读取裕度，增加读取错误率，严重时可能导致数据被错误地读取或擦除，这是高密度堆叠3D NAND中一个严峻的挑战。
-
材料与工艺的极限
- 问题：
- 高K介质材料：为了应对隧穿效应，业界引入了高K介质材料（如HfO₂）来替代传统的SiO₂，但新材料与硅的界面控制、工艺稳定性、可靠性等都带来了新的挑战。
- 原子层沉积：在制造过程中，需要精确控制每一层材料的厚度，达到原子级别的精度，这对工艺设备和控制提出了极高的要求，稍有偏差就会影响良率和性能。
- 问题：
架构演进带来的挑战（从2D到3D的跨越）
为了绕过物理极限,NAND架构从2D平面转向3D垂直堆叠，但这本身也引入了新的复杂度。
（图片来源网络，侵删）
-
3D堆叠的复杂性
- 问题：3D NAND通过在垂直方向上堆叠数十甚至上百层（如232层、236层）来增加容量，这带来了：
- 工艺复杂性：每一层的沉积、蚀刻、材料填充都必须完美无瑕，任何一层的缺陷都可能导致整个堆叠单元失效，工艺步骤呈指数级增长，制造成本和难度急剧上升。
- 热管理与应力：在如此高的堆叠结构中，热量分布不均和内部应力问题非常突出，会影响器件的可靠性和寿命。
- 深孔刻蚀：需要在高深宽比的深孔中进行精确的刻蚀和填充，对工艺技术要求极高。
- 问题：3D NAND通过在垂直方向上堆叠数十甚至上百层（如232层、236层）来增加容量，这带来了：
-
从Floating Gate到Charge Trap Layer（CTF）的转变
- 问题：为了解决浮栅结构在3D堆叠中的电荷共享问题，3D NAND普遍采用了电荷俘获层，但CTF结构也带来了新的挑战：
- 编程效率：CTF结构的编程效率通常低于浮栅，需要更高的电压或更长的时间，增加了功耗。
- 性能一致性：在多层堆叠中，确保每一层、每一个单元的性能一致性（如阈值电压分布）非常困难。
- 问题：为了解决浮栅结构在3D堆叠中的电荷共享问题，3D NAND普遍采用了电荷俘获层，但CTF结构也带来了新的挑战：
可靠性与数据完整性的挑战
NAND Flash本质上是一种“不完美”的存储介质，其固有的特性给数据完整性带来了巨大挑战。
-
数据保持

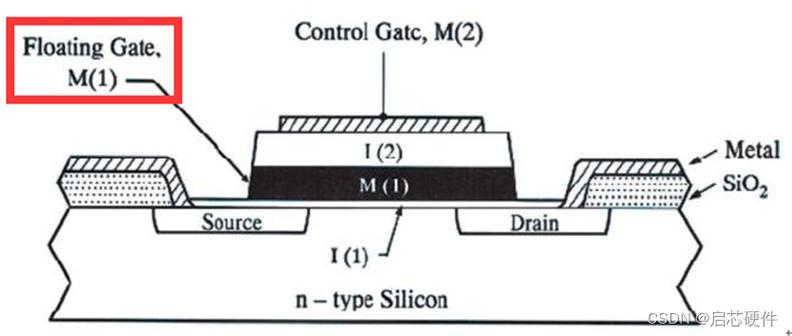

（图片来源网络，侵删）- 问题：即使在不通电的情况下，存储在单元中的电荷也会因为量子隧穿或缺陷而缓慢泄漏，导致数据丢失，随着制程缩小和单元尺寸变小，数据保持时间越来越短。
-
读取/写入/擦除干扰
- 问题：
- 读取干扰：频繁读取一个单元会对其周围的单元造成轻微的干扰，导致阈值电压漂移。
- 写入干扰：在一个页进行编程时，会影响同一块中其他已编程页的数据。
- 块擦除干扰：频繁擦除一个块会影响其内部所有块的阈值电压。
- 影响：这些干扰都会累积，导致错误率上升，需要更复杂的纠错算法来弥补。
- 问题：
-
坏块管理
- 问题：由于制造缺陷或使用过程中的磨损，NAND芯片中会不可避免地出现一些无法使用的“坏块”，必须在出厂时就进行标记，并在整个生命周期内持续监控。
- 影响：增加了固层（Firmware）的复杂度，需要动态管理坏块表，并影响闪存的有效容量和性能。
-
磨损均衡
- 问题：NAND的擦写次数是有限的（通常为几千到几万次），如果某些块被频繁擦写，会率先耗尽寿命，导致整个闪存提前失效。
- 影响：闪存控制器必须智能地将写入操作均匀分布到所有物理块上，这是一个极其复杂的算法问题，直接影响闪存的寿命和性能。
性能与接口瓶颈
-
读写速度瓶颈
- 问题：虽然单个NAND芯片的速度在提升，但数据需求（如AI、大数据）的增长速度更快，内部并行操作（如多平面操作、多通道）的物理极限也开始显现。
- 解决方案：引入双倍数据速率接口（如Toggle 2.0/3.0, ONFI 4.0/5.0）来提升带宽，但这增加了接口设计的复杂度和功耗。
-
延迟问题
- 问题：NAND的随机读写延迟远高于DRAM，随机读写时，需要先执行复杂的寻址、状态检查等操作，导致延迟较高，影响了用户体验（如手机App启动速度）。
- 解决方案：通过软件层面的FTL（闪存转换层）优化、主机管理式SSD（HMB）等技术来缓解，但无法从根本上解决。
成本与纠错挑战
-
纠错码 的极限
- 问题：随着单元可靠性下降，每个单元能存储的比特数减少（从SLC -> MLC -> TLC -> QLC），导致错误率指数级上升，传统的BCH码已无法应对。
- 解决方案：引入更强大的LDPC码，甚至需要软信息迭代解码，这极大地增加了控制器的计算负担和延迟。
-
成本控制
- 问题：3D NAND的制造成本极高，包括高昂的设备投入、复杂的工艺流程和较低的良率，如何在提升容量的同时，控制单位比特的成本，是商业成功的关键。
- 挑战：堆叠层数的增加（如从100层到200层）带来的性能提升，与成本不成正比，存在“收益递减”的拐点。
NAND Flash的技术难点是一个环环相扣的复杂体系：
- 物理极限是根本驱动力，迫使架构从2D走向3D。
- 3D架构带来了前所未有的制造和工艺复杂性。
- 可靠性下降是缩小的必然结果，对纠错算法和磨损管理提出了极致要求。
- 性能瓶颈和成本控制则是商业落地中必须平衡的现实问题。
正是为了应对这些挑战,才催生了像3D XPoint（虽然商业化未成功）、CXL（Compute Express Link）等新型存储技术和接口标准，也推动了主机管理式SSD（ZNS SSD）等创新架构的出现，NAND技术的发展史，就是一部不断挑战物理极限、克服工程难题的奋斗史。
