TD-LTE是LTE技术的一种双工模式，与FDD-LTE（频分双工）相对应，其核心特点是在同一个频段上，通过在时间上划分不同的“子帧”来分别进行上行（UL，手机到基站）和下行（DL，基站到手机）的传输，这种设计使其在频谱资源利用上具有独特的优势，但也带来了技术上的挑战。

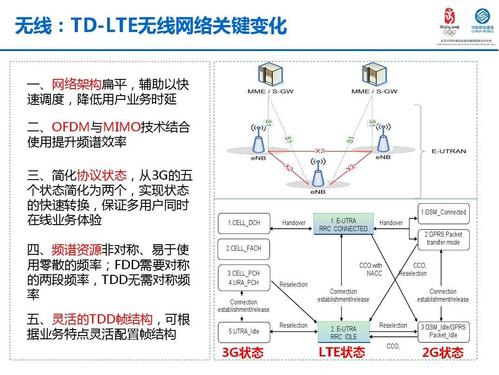

（图片来源网络，侵删）
第一部分：TD-LTE 技术原理
核心基础：OFDM 与 SC-FDMA
在深入理解TD-LTE之前，必须先掌握其物理层的两大基石技术。
a) 下行 - OFDM (Orthogonal Frequency Division Multiplexing，正交频分复用)
- 原理：OFDM将高速的数据流分解成许多并行的、低速的子数据流，每个子数据流在一个正交的子载波上进行调制，这些子载波在频谱上是重叠的，但因为正交性，它们之间不会产生干扰。
- 优点：
- 抗多径衰落：将频率选择性衰落（对某些频率衰减大）转化为平坦衰落（对所有子载波影响均匀），易于通过均衡器解决。
- 频谱效率高：子载波重叠，最大限度地利用了频谱。
- 灵活的带宽配置：可以通过调整子载波数量来适应不同的系统带宽。
- 在TD-LTE中的应用：下行链路（基站到手机）的数据传输，如PDSCH（物理下行共享信道）、PBCH（物理广播信道）等，都采用OFDM技术，其时域和频域结构表现为一个个资源网格，每个网格单元就是一个资源粒子。
b) 上行 - SC-FDMA (Single-Carrier FDMA，单载波频分多址)
- 原理：可以看作是OFDM的一种改进，它首先在时域对数据进行DFT（离散傅里叶变换），将其变换到频域，然后映射到不同的子载波上，最后进行IDFT（逆离散傅里叶变换）回到时域进行传输。
- 优点：
- 较低的PAPR（峰均功率比）：这是与OFDM最核心的区别，OFDM是多载波叠加，信号峰值功率远大于平均功率，对功率放大器的线性度要求极高，导致效率低下和成本增加，SC-FDMA因为是单载波，PAPR较低，手机（上行）的功率放大器可以更小、更省电、更便宜。
- 在TD-LTE中的应用：上行链路（手机到基站）的数据传输，如PUSCH（物理上行共享信道）、PUCCH（物理上行控制信道）等，都采用SC-FDMA技术。
核心特征：TDD (Time Division Duplexing，时分双工)
这是TD-LTE与FDD-LTE的根本区别。

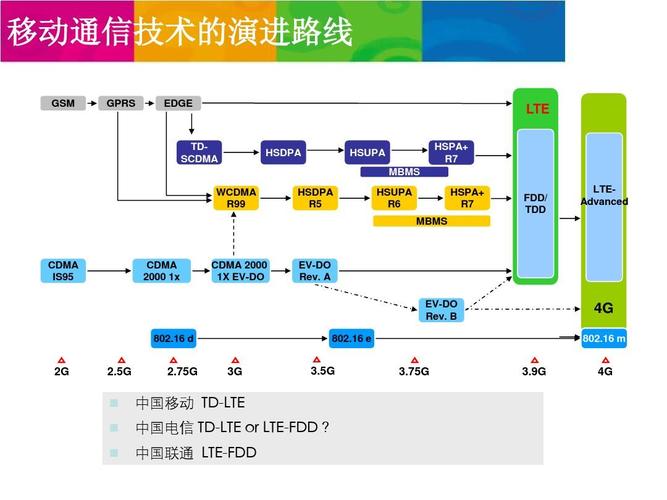

（图片来源网络，侵删）
-
原理：使用完全相同的频率进行上下行通信，通过在时间上划分不同的“时隙”或“子帧”来区分方向。
-
帧结构：TD-LTE的无线帧由10个子帧组成，每个子帧长度为1ms，每个子帧又包含两个时隙，每个时隙长度为0.5ms。
- 特殊子帧：为了解决上下行转换时可能出现的干扰问题（即“保护间隔”），TD-LTE定义了一个特殊的子帧结构，这个子帧由三个特殊时隙组成：
- DwPTS (Downlink Pilot Time Slot)：下行导频时隙，用于传输下行数据，比普通下行时隙短。
- GP (Guard Period)：保护间隔，这是一个纯空闲的时隙，用于避免上下行信号之间的直接干扰，并为设备提供收发转换的时间。
- UpPTS (Uplink Pilot Time Slot)：上行导频时隙，用于传输上行同步信号，比普通上行时隙短。
- 上下行配置：系统通过配置不同的“上下行子帧配比”（如配置0：DL:UL = 7:2，配置1：DL:UL = 8:2等）和“特殊子帧配置”（如GP、DwPTS、UpPTS的长度比例），来灵活适应不同业务（如对称的语音/视频业务，或非对称的网页浏览/下载业务）的需求。
- 特殊子帧：为了解决上下行转换时可能出现的干扰问题（即“保护间隔”），TD-LTE定义了一个特殊的子帧结构，这个子帧由三个特殊时隙组成：
-
优点：
- 频谱使用灵活：无需成对的频谱，可以利用零散的频谱资源。
- 上下行信道特性对称：因为使用相同频率，上下行信道的传播环境非常相似，这有利于智能天线（如波束赋形）技术的应用。
-
缺点：

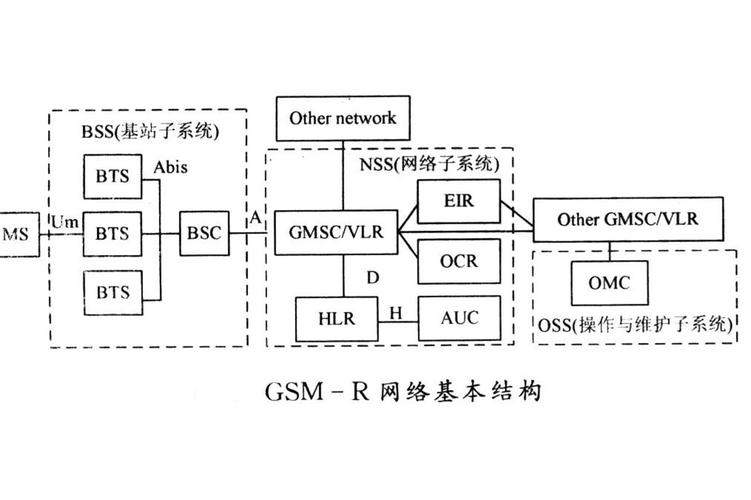

（图片来源网络，侵删）- 上下行配比固定：在配置好之后，上下行比例是固定的，无法在同一个子帧内动态调整，对于突发性不对称业务（如网页浏览）的适应性不如FDD。
- 需要精确的同步：基站和手机之间的同步要求非常高，否则会产生严重的上下行干扰。
关键技术：MIMO (Multiple-Input Multiple-Output，多入多出)
MIMO利用多根天线在发射端和接收端同时收发数据,成倍地提升系统容量和频谱效率。
- TD-LTE中的MIMO模式：
- 空间复用：在信道条件好时，将数据流分割成多个流，从不同天线同时发出，在接收端再合并，从而提高峰值速率。
- 分集：通过不同天线发送相同数据的副本（如延迟分集、空间分集），对抗信道衰落，提高传输可靠性。
- 波束赋形：这是TD-LTE的一大特色，由于TDD的上下行信道互易性，基站可以通过测量上行信号来推断下行信道的特征，然后利用天线阵列将信号能量集中“对准”某个特定的用户，从而提升信号强度和抑制干扰，这特别适用于小区边缘用户。
第二部分：TD-LTE 系统设计
TD-LTE系统是一个复杂的分层架构，遵循3GPP定义的EPS（Evolved Packet System，演进分组系统）架构。
整体网络架构
TD-LTE系统主要由三部分组成：UE（用户设备，如手机）、E-UTRAN（演进的UMTS陆地无线接入网）和EPC（演进的分组核心网）。
a) UE (User Equipment)
- 即终端用户设备,如智能手机、数据卡、CPE等，负责与基站进行无线通信，完成数据的收发。
b) E-UTRAN (Evolved UMTS Terrestrial Radio Access Network)
- 核心网元：eNodeB (eNB)：这是LTE的基站，也叫“演进型 NodeB”，它负责所有与无线相关的功能，包括：
- 无线资源管理（调度、功率控制等）
- 用户数据流的IP报头压缩和加密
- 当UE在不同基站间移动时,进行切换控制
- 与核心网（MME/S-GW）的连接
- 特点：LTE架构实现了“扁平化”，取消了传统3G网络中的RNC（无线网络控制器），eNodeB直接与核心网连接，大大降低了延迟和复杂度。
c) EPC (Evolved Packet Core)
- 这是LTE的核心网,负责处理所有用户数据的路由和转发，以及用户的管理。
- MME (Mobility Management Entity)：移动性管理实体，负责处理用户的附着、去附着、位置更新、切换信令等非接入层信令，它是UE与核心网之间的“大脑”。
- S-GW (Serving Gateway)：服务网关，负责用户数据的路由和转发，是eNodeB和P-GW之间的数据通道，在UE切换时，作为本地锚点。
- P-GW (PDN Gateway)：公共数据网网关，负责UE接入外部PDN（如互联网、IMS网络），负责计费、IP地址分配（如动态获取公网IP）等。
- HSS (Home Subscriber Server)：归属用户服务器，存储用户的签约信息，是核心网中的“数据库”。
- PCRF (Policy and Charging Rules Function)：策略和计费规则功能，决定数据流的QoS策略（如优先级、速率限制）和计费规则。
关键设计要点
a) 无线资源调度
- 设计目标：在共享的无线资源上，高效、公平地为多个用户分配资源，以满足不同业务的需求（如语音的低延迟、视频的高速率）。
- 调度策略：eNodeB中的调度器是系统的核心，它根据以下因素进行决策：
- 信道质量：优先为信道好的用户分配资源
